생산품명: | 초음파 피에조트랜스듀서 | 주파수: | 15 khz |
---|---|---|---|
출력 전원: | 2600 와트 | 조인트 볼트: | M20*1.5 |
일산화 아연 세라믹판 지름: | 60 밀리미터 | 일산화 아연 세라믹판의 수량: | 4 PC |
전기 용량: | 10-11nf | 애플리케이션: | 초음파 플라스틱 용접기 |
강조하다: | 15Khz 초음파 피에조트랜스듀서,압전기 초음파 세라믹,2600 와트 초음파 피에조트랜스듀서 |

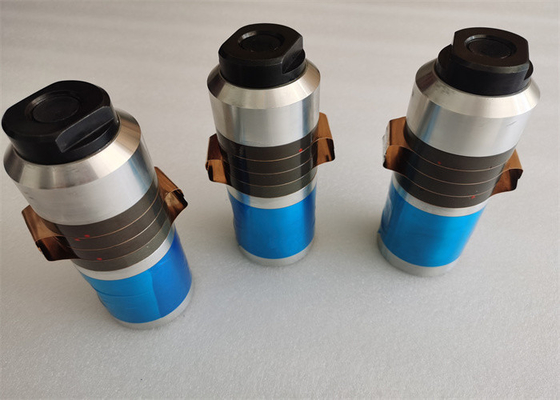

15Khz 주파수 캐패시터와 압전기 초음파 세라믹은 10 nf 내지 11 nf에 이릅니다
기술 :
초음파 트랜스듀서는 초음파 발생 장치에 의해 출력된 전기적이거나 자기를 띤 에너지를 동일 주파수의 기계 진동으로 변환시킵니다. 요즈음, 압전기 세라믹 변환기는 마스크 기계에 사용됩니다. 물질의 압전 효과는 전기 신호를 기계 진동으로 변환시킵니다. 의학 초음파 트랜스듀서 (초음파 프로브)의 작업 원칙은 근본적으로 똑같은 것 이고 그것의 내부가 보통 전기 에너지 저장 요소와 기계 진동 시스템을 포함합니다. 변환기가 송신기로서 사용될 때, 자극 전원 공급기에서 보내진 전기 발진 신호는 변환기의 전기 에너지 저장부재에서 전기장 또는 자기장이 변하게 할 것입니다. 이 변화는 약간의 영향을 통하여 변환기의 기계 진동 시스템에 영향을 미칠 것입니다. 추진력은 매체 안으로 음파를 진동시키고 방출하기 위해 이로써 변환기의 기계 진동 시스템과 접해서 매체를 운전하면서, 진동 상태를 들어오기 위해 발생됩니다. 음파를 받는 절차는 단지 상대방입니다. 이로써 변환기의 기계 진동 시스템이 떨리게 하면서, 외부 음파는 변환기의 진동한 표면에 작용합니다. 어떤 물리적 효과로, 그것은 전기장 또는 변환기의 에너지 저장부재를 야기시킵니다. 변환기의 전기 출력이 음향 신호에 해당한 전압과 전류를 발생시키게 하면서, 자기장은 따라서 변합니다.
상술 :
모델 | QR-6015-4BZG |
주파수 | 15 khz |
출력 전원 | 2600 와트 |
조인트 볼트 | M20*1.5 |
일산화 아연 세라믹판 지름 | 60 밀리미터 |
일산화 아연 세라믹판의 수량 | 4 PC |
전기 용량 | 10-11nf |
크기 | 10 um |
애플리케이션 | 플라스틱 용접 기계 |
매개 변수 :
주상 형태 NTK 타입 | ||||||||
항목 번호.
|
스크루를 연결시키세요
|
요업 dia (밀리미터)
|
세라믹 (pc)의 수량 |
주파수 (khz)
|
전기 용량 |
전원 (W)
|
||
노랑색 | 회색 | 검정색 | ||||||
7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
주상 형태 NTK 타입 | ||||||||
항목 번호.
|
스크루를 연결시키세요
|
요업 dia (밀리미터)
|
세라믹 (pc)의 수량 |
주파수 (khz)
|
전기 용량 |
전원 (W)
|
||
노랑색 | 회색 | 검정색 | ||||||
5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 |
초음파 트랜스듀서 부품 집합체 예방책 :
변환기, 호른, 공구 헤드들, 기타 등등과 같은 초음파 진동 시스템의 주요 부문은 중심 볼트로 연결됩니다.
1. 접촉면이 스크래치의 매끄럽고 자유로와야 한지 확인하세요. 어떠한 스크래치도 있다면, 가볍게 광택이 나기 위해 수많은 제로 또는 많은과 금속조직학 논문을 이용하 세요. 그것은 피해를 입힐 수 있는 접촉면의 평탄성 없이 결점을 매끄럽게 하도록 요구됩니다.
2. 휘발성인 비부식성 합성 세제로 스크루, 나사 구멍과 접촉면을 청소하세요.
3. 완전히 스크루, 나사 구멍과 접촉면을 청소하세요.
4. 모든 연결 나사 구멍은 접촉면과 직각이어야 합니다.
5. 강화되기 전에 버터 또는 바셀린의 박막을 접촉면에 응용하세요. 접속 나사와 나사 구멍에 적용되지 마세요.
6. 주의깊게 두 파트를 강화하세요. 접속 나사의 상술에 따라 적절한 조임 토크를 조정하세요. 가능할 때, 적당히 그것을 강화하세요.
7. 만약 당신이 다시 접속면을 늦추면, 당신이 어떠한 자국도 봐서는 안됩니다.
8. 진동 시스템의 크기는 고르게 손, 어떤 이상한 소리, 어떤 지역 심한 고열에 의해서도 분배되지 않습니다.
9. 한동안 일한 후 접속면을 재개한 후, 산화 또는 제거의 어떤 징후도 있어서는 안됩니다. 그렇지 않았다면, 여기의 접촉은 좋지 않고 초음파 에너지가 진지하게 여기에서 잃어버립니다.
15Khz 주파수 캐패시터와 압전기 초음파 세라믹은 10 nf 내지 11 nf에 이릅니다
