| MOQ: | 1 PC |
| 가격: | Negotation |
| standard packaging: | 판지 상자에 포장 |
| Delivery period: | 3 평일 |
| payment method: | 티 / T는, 웨스턴 유니온 |
| Supply Capacity: | 한달 2000pcs |

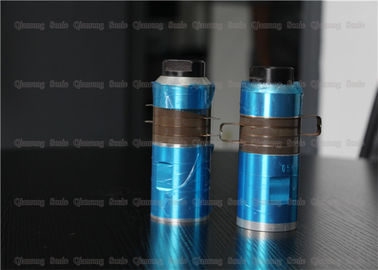

15Khz 초음파 플라스틱 용접 장비 핵심은 용접 변형기를 분해합니다
묘사:
초음파 변형기의 기능은 힘의 작은 부분 자체를 소모하고 있는 동안 입력 전력을 기력 (초음파)로 개조하고 그 후에 기절하기 위한 것입니다.
초음파 변형기는, 해결될 기술 문제 큰 거리와 빈도 대역폭을 가진 초음파 변형기를 디자인하기 위한 것입니다.
변형기는 주거, 어울리는 층, piezoceramic 디스크 변형기, 역행, 적출 케이블 및 심벌즈 배열 수신기로 이루어져 있습니다. 압전 세라믹 디스크 변형기는 분극 방향 분극을 가진 PZT-5 압전 물자로 만듭니다. 심벌즈 배열 수신기는 8개에서 16의 심벌즈 변형기, 2개의 금속 반지 및 고무 틈막이로 이루어져 있습니다. 발명품의 작동 거리는 35 m보다 더 중대합니다, 빈도 대역폭은 10 kHz를 도달하고, 움직이는 장거리 표적은 고속으로 검출될 수 있습니다.
명세:
| 모형 | QR-6015-4BZ |
| 빈도 | 15 khz |
| 출력 전력 | 2600 와트 |
| 합동 놀이쇠 | M20*1.5 |
| 세라믹 원판 직경 | 60mm |
| 세라믹 원판의 Qty | 4pcs |
| 용량 | 9-13.5nf |
| 진폭 | 10 um |
| 신청 | 플라스틱 용접 기계 |
| 원주 유형 NTK 유형 | ||||||||
|
품목 아니.
|
나사를 연결하십시오
|
세라믹 dia (mm)
|
세라믹의 Qty (PC) |
빈도 (khz)
|
용량 |
힘 (w)
|
||
| 황색 | 회색 | 검정 | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500년 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000년 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000년 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500년 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500년 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500년 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500년 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| 원주 유형 NTK 유형 | ||||||||
|
품목 아니.
|
나사를 연결하십시오
|
세라믹 dia (mm)
|
세라믹의 Qty (PC) |
빈도 (khz)
|
용량 |
힘 (w)
|
||
| 황색 | 회색 | 검정 | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200년 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200년 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300년 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000년 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
초음파 변환기는 무엇입니까?
변환기는 적절하게 전력 공급에서 전기 에너지를 받고기 기계적인 진동으로 개조하기 때문에 지명됩니다.
그것은 어떻게 작동합니까?
20,000 Hz의 빈도에 교체 전압은 변환기에 적용될 때 그 똑같은 빈도에 육체적으로 진동합니다.
변환기는무엇으로 위로 만듭니까?
2개의 금속 단면도 사이에서 사이에 끼워지는 압전 물자의 한개 이상 디스크로 이루어져 있는 electrostrictive 변형기.
전체 집합은 미리 결정한 빈도에 울리고, 그것의 길이는 적용되는 빈도에 1/2의 파장과 청각적으로 동등합니다.
15Khz 초음파 플라스틱 용접 장비 핵심은 용접 변형기를 분해합니다
|
|
| MOQ: | 1 PC |
| 가격: | Negotation |
| standard packaging: | 판지 상자에 포장 |
| Delivery period: | 3 평일 |
| payment method: | 티 / T는, 웨스턴 유니온 |
| Supply Capacity: | 한달 2000pcs |
15Khz 초음파 플라스틱 용접 장비 핵심은 용접 변형기를 분해합니다
묘사:
초음파 변형기의 기능은 힘의 작은 부분 자체를 소모하고 있는 동안 입력 전력을 기력 (초음파)로 개조하고 그 후에 기절하기 위한 것입니다.
초음파 변형기는, 해결될 기술 문제 큰 거리와 빈도 대역폭을 가진 초음파 변형기를 디자인하기 위한 것입니다.
변형기는 주거, 어울리는 층, piezoceramic 디스크 변형기, 역행, 적출 케이블 및 심벌즈 배열 수신기로 이루어져 있습니다. 압전 세라믹 디스크 변형기는 분극 방향 분극을 가진 PZT-5 압전 물자로 만듭니다. 심벌즈 배열 수신기는 8개에서 16의 심벌즈 변형기, 2개의 금속 반지 및 고무 틈막이로 이루어져 있습니다. 발명품의 작동 거리는 35 m보다 더 중대합니다, 빈도 대역폭은 10 kHz를 도달하고, 움직이는 장거리 표적은 고속으로 검출될 수 있습니다.
명세:
| 모형 | QR-6015-4BZ |
| 빈도 | 15 khz |
| 출력 전력 | 2600 와트 |
| 합동 놀이쇠 | M20*1.5 |
| 세라믹 원판 직경 | 60mm |
| 세라믹 원판의 Qty | 4pcs |
| 용량 | 9-13.5nf |
| 진폭 | 10 um |
| 신청 | 플라스틱 용접 기계 |
| 원주 유형 NTK 유형 | ||||||||
|
품목 아니.
|
나사를 연결하십시오
|
세라믹 dia (mm)
|
세라믹의 Qty (PC) |
빈도 (khz)
|
용량 |
힘 (w)
|
||
| 황색 | 회색 | 검정 | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500년 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000년 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000년 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500년 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500년 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500년 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500년 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| 원주 유형 NTK 유형 | ||||||||
|
품목 아니.
|
나사를 연결하십시오
|
세라믹 dia (mm)
|
세라믹의 Qty (PC) |
빈도 (khz)
|
용량 |
힘 (w)
|
||
| 황색 | 회색 | 검정 | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200년 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200년 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300년 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000년 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
초음파 변환기는 무엇입니까?
변환기는 적절하게 전력 공급에서 전기 에너지를 받고기 기계적인 진동으로 개조하기 때문에 지명됩니다.
그것은 어떻게 작동합니까?
20,000 Hz의 빈도에 교체 전압은 변환기에 적용될 때 그 똑같은 빈도에 육체적으로 진동합니다.
변환기는무엇으로 위로 만듭니까?
2개의 금속 단면도 사이에서 사이에 끼워지는 압전 물자의 한개 이상 디스크로 이루어져 있는 electrostrictive 변형기.
전체 집합은 미리 결정한 빈도에 울리고, 그것의 길이는 적용되는 빈도에 1/2의 파장과 청각적으로 동등합니다.
15Khz 초음파 플라스틱 용접 장비 핵심은 용접 변형기를 분해합니다
