생산품명: | 초음파 트랜스듀서 | 주파수: | 40 khz |
---|---|---|---|
출력 전원: | 500 와트 | 조인트 볼트: | M10 |
일산화 아연 세라믹판 지름: | 30 밀리미터 | 일산화 아연 세라믹판의 수량: | 4 PC |
전기 용량: | 5.1-7.5nf | 크기: | 4 um |
하이 라이트: | 40Khz 초음파 압전 변환기,500w 초음파 압전 변환기,40Khz 초음파 압전 변환기 |

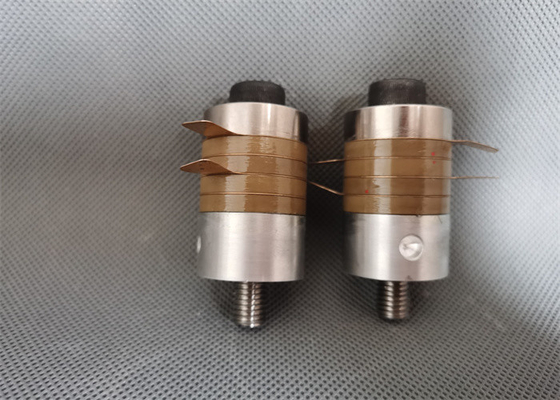

장치를 줄이기 위한 높은 주파수 40Khz 초음파 압전 변환기
기술 :
초음파 트랜스듀서는 입력 전력을 기계적인 파워로 변환시키는 에너지 변환 장치입니다. 그것은 초음파 용접 기계의 더 하트입니다. 적절한 초음파 트랜스듀서를 갖추면 그것은 더 초음파 용접 기계의 역할을 수행할 수 있습니다
상술 :
모델 | QR-3040-4BZ |
주파수 | 40 khz |
출력 전원 | 500 와트 |
조인트 볼트 | M10 |
일산화 아연 세라믹판 지름 | 30 밀리미터 |
일산화 아연 세라믹판의 수량 | 4 PC |
전기 용량 | 5.1-7.5nf |
크기 | 4 um |
애플리케이션 | 초음파 장비 |
매개 변수 :
주상 형태 NTK 타입 | ||||||||
항목 번호.
|
스크루를 연결시키세요
|
요업 dia (밀리미터)
|
세라믹 (pc)의 수량 |
주파수 (khz)
|
전기 용량 |
전원 (W)
|
||
노랑색 | 회색 | 검정색 | ||||||
7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
주상 형태 NTK 타입 | ||||||||
항목 번호.
|
스크루를 연결시키세요
|
요업 dia (밀리미터)
|
세라믹 (pc)의 수량 |
주파수 (khz)
|
전기 용량 |
전원 (W)
|
||
노랑색 | 회색 | 검정색 | ||||||
5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 |
초음파 트랜스듀서 부품 집합체 예방책 :
변환기, 호른, 공구 헤드들, 기타 등등과 같은 초음파 진동 시스템의 주요 부문은 중심 볼트로 연결됩니다.
1. 접촉면이 스크래치의 매끄럽고 자유로와야 한지 확인하세요. 어떠한 스크래치도 있다면, 가볍게 광택이 나기 위해 수많은 제로 또는 많은과 금속조직학 논문을 이용하 세요. 그것은 피해를 입힐 수 있는 접촉면의 평탄성 없이 결점을 매끄럽게 하도록 요구됩니다.
2. 휘발성인 비부식성 합성 세제로 스크루, 나사 구멍과 접촉면을 청소하세요.
3. 완전히 스크루, 나사 구멍과 접촉면을 청소하세요.
4. 모든 연결 나사 구멍은 접촉면과 직각이어야 합니다.
5. 강화되기 전에 버터 또는 바셀린의 박막을 접촉면에 응용하세요. 접속 나사와 나사 구멍에 적용되지 마세요.
6. 주의깊게 두 파트를 강화하세요. 접속 나사의 상술에 따라 적절한 조임 토크를 조정하세요. 가능할 때, 적당히 그것을 강화하세요.
7. 만약 당신이 다시 접속면을 늦추면, 당신이 어떠한 자국도 봐서는 안됩니다.
8. 진동 시스템의 크기는 고르게 손, 어떤 이상한 소리, 어떤 지역 심한 고열에 의해서도 분배되지 않습니다.
9. 한동안 일한 후 접속면을 재개한 후, 산화 또는 제거의 어떤 징후도 있어서는 안됩니다. 그렇지 않았다면, 여기의 접촉은 좋지 않고 초음파 에너지가 진지하게 여기에서 잃어버립니다.
