생산품명: | 초음파 피에오 변환기 | 주파수: | 15 킬로 헤르츠 |
---|---|---|---|
출력 전원: | 2200 와트 | 세라믹: | 회색 |
일산화 아연 세라믹판 지름: | 60 밀리미터 | 일산화 아연 세라믹판의 수량: | 4PCS |
전기 용량: | 10-12nf | 크기: | 10 um |
하이 라이트: | 고전력 초음파 압전 변환기,초음파 압전 변환기 15Khz,12 nf 초음파 압전 변환기 |

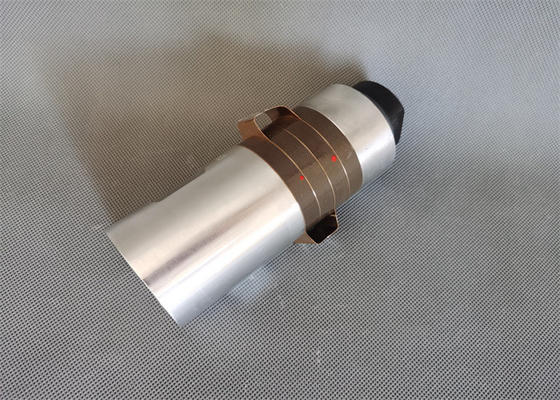

10-12nf 전기 용량 15Khz와 고전력 극단적 압전 변환기
기술 :
고품질인 큐르소닉 초음파 트랜스듀서 이용, 고일관성 압전 세라믹스, 전문적 구조설계, 안정적인 작동, 고안정성, 높은 일관성, 높은 로드 시험, 뜨겁지 않, 고진폭, 저임피던스, 안정파, 끊임없이 계속되는 파도의 특성.
초음파 트랜스듀서는 에너지 컨버젼 디바이스입니다. 그것의 기능은 (초음파) 기계적인 파워 안으로 입력 전력을 전환하고 그리고 나서 밖에 그것을 전하는 것이고 그것이 전력을 단지 소비합니다.
상술 :
모델 | QR-6015-4BZG |
주파수 | 15 khz |
출력 전원 | 2200 와트 |
조인트 볼트 | M20*1.5 |
일산화 아연 세라믹판 지름 | 60 밀리미터 |
일산화 아연 세라믹판의 수량 | 4 PC |
전기 용량 | 10-12nf |
크기 | 10 um |
애플리케이션 | 플라스틱 용접 기계 |
구성 :
초음파 트랜스듀서는 주로 중심 압전 세라믹 소자, 앞과 후방 금속 커버판, 사전 응력식 스크루, 전극 시트와 절연관으로 구성됩니다. 특정한 조성물은 아래의 그림에 나타납니다.
1. 후방운전자 : 압전 변환기, 후방운전자에 뒤이은 원통형 요소는 압전 세라믹의 마지막 조각에 근접하고 프리-티가이트닝 압력이 보통 적층 볼트에 의해 가해집니다.
2. 전극 시트 : 변환기에 인접한 압전 세라믹스 사이의 가는 전도성 디스크. 변환기 구동 전압은 이러한 전극 사이에 적용됩니다.
3. 착수 준비 드라이버 : 변환기의 초음파 에너지를 호른 또는 공구 헤드로 전송하세요. 착수 준비 드라이버는 주택을 연결시키기 위한 설치 플랜지를 보통 포함합니다.
4. 미리 응력이 가해진 스크루 : 한 개의 육체미 있는 볼트는 세라믹의 중심 구멍을 통과합니다. 볼트를 강화한 후, 세라믹은 요구된 것 세라믹에 압축응력을 주는 적용되기 위한 후방운전자와 전방 드라이버 사이에 압축될 것입니다.
5. 압전 세라믹스 : 압전 세라믹스는 변환기의 더 하트, 초음파 발생 장치의 전기 신호를 선 기계 진동으로 변환시키는 성분입니다.
10-12nf 전기 용량 15Khz와 고전력 극단적 압전 변환기
