| MOQ: | 1 PC |
| 가격: | Negotation |
| standard packaging: | 통에서 싸여집니다 |
| Delivery period: | 3 평일 |
| payment method: | 전신환, 웨스턴 유니온 |
| Supply Capacity: | 달 당 2000 PC |

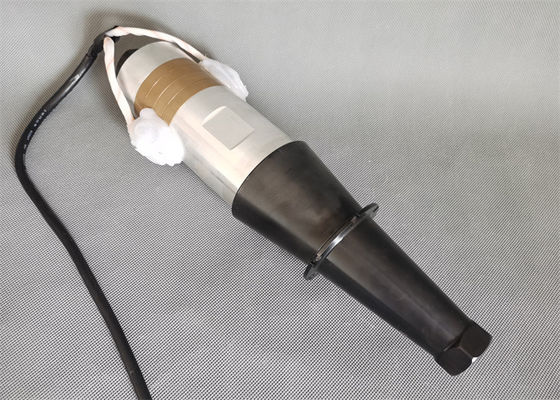

초음파인 고전력 3600w가 70 밀리미터 지름 도자기류와 변환기 15Khz를 용접합니다
기술 :
초음파 진동자는 이름이 암시하는 바와 같이 초음파 진동의 크기를 초음파 트랜스듀서에 맞추는 기능적 성분입니다. 그것의 주요 기능은 변환기 (일반적으로 증가)의 크기가, 진동 비율이 개선하는데, 효율성을 향상시키고, 기계적 품질 계수를 향상시키고, 열저항성을 강화하고, 온도 범위를 확대하고 변환기의 서비스 수명을 연장한다는 것을 바꾸는 것입니다. 초음파 트랜스듀서는 공명 임피던스를 감소시키는 호른 (초음파 혼)을 설치함으로써 변환기와 초음파 공구 헤드 사이에 부하 정합을 조정하고, 전기 음향적 변환 효율을 향상시키기 위해 공진 진동수로 그것이 되게 만듭니다. 초음파 트랜스듀서의 발열을 감소시키고, 서비스 수명을 증가시킵니다.
상술 :
| 모델 | QR-7015-4BZ-bz |
| 주파수 | 15 khz |
| 출력 전원 | 3600 와트 |
| 조인트 볼트 | M16*1 |
| 일산화 아연 세라믹판 지름 | 70 밀리미터 |
| 일산화 아연 세라믹판의 수량 | 4 PC |
| 전기 용량 | 12.5-14nf |
| 애플리케이션 | 플라스틱 용접 기계 |
매개 변수 :
|
항목 번호.
|
접속 스크루 (사이즈)
|
요업 지름 (밀리미터)
|
세라믹 (pc)의 양
|
전기 용량 |
입력 전원 (W)
|
||
| 노랑색 | 회색 | 검정색 | |||||
| 6015-4BZ-bz | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-bz | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-bz | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6BD-bz | M16 *1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-bz | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-ls | M16 *1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 *1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 *1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 *1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-bz | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-BJ | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-ls | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-bjl | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-bjl | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-sjl | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-ljl | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 0 | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-bjl | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
다음과 같은 경우에, 압전 세라믹 또는 변환기의 어드미턴스 써클과 전도성 곡선은 비정상일지도 모릅니다 :
1) 집회 동안 변환기 결함.
2) 압전 세라믹스는 내부 엽렬과 같은 문제 그들 자신을 가지고 있습니다.
3) 초음파 혼과 주형의 디자인 또는 조립 사이의 문제가 있습니다.
4) 변환기의 동심성의 차이에 의해 초래된 응력 로드의 주위에 있는 부분은 충돌합니다. 일반적으로, 입장허가 그래프와 매개 변수는 서로를 관련됩니다. 만약 진동자의 입장허가 그래프가 정상적이면, R1이 하락하고 Qm이 더 높습니다. 그렇지 않았다면, 진동자의 입장허가 그래프가 비정상이면, R1은 일반적으로 크고 Qm이 더 작습니다. .
초음파인 고전력 3600w가 70 밀리미터 지름 도자기류와 변환기 15Khz를 용접합니다
|
|
