고객을 이기기 위하여 초음파 신청에, 옳다고 믿고 집중하십시오
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | QRsonic |
| 인증: | CE |
| 모델 번호: | QR-3028-2BZ |
| 최소 주문 수량: | 1 PC |
| 가격: | Negotation |
| 포장 세부 사항: | 통에서 싸여집니다 |
| 배달 시간: | 3 평일 |
| 지불 조건: | 전신환, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 생산품명: | 초음파 용접 변환기 | 주파수: | 28 khz |
|---|---|---|---|
| 출력 전원: | 400 와트 | 조인트 볼트: | 3/8-24UNF |
| 일산화 아연 세라믹판 지름: | 30 밀리미터 | 일산화 아연 세라믹판의 수량: | 2 PC |
| 전기 용량: | 2.8-3.8nf | 크기: | 8 um |
| 강조하다: | 플라스틱 용접기 초음파 트랜스듀서,2 PC 압전 세라믹스 초음파 트랜스듀서,스폿 용접기 초음파 트랜스듀서 |
||

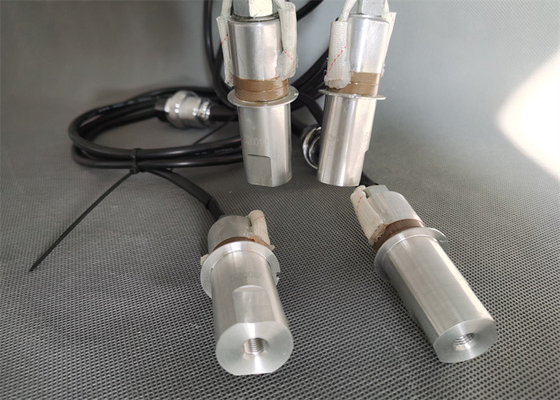

2 PC 압전 세라믹스와 장소 플라스틱 용접기를 위한 28Khz 초음파 용접하는 변환기
기술 :
고품질인 28Khz 초음파 용접 트랜스 두체르 이용, 고일관성 압전 세라믹스, 전문적 구조설계, 안정적인 작동, 고안정성, 높은 일관성, 높은 로드 시험, 뜨겁지 않, 고진폭, 저임피던스, 안정파, 끊임없이 계속되는 파도의 특성.
초음파는 넓게 다양한 비직조 / 화섬사 직물의 용접, 자르, 슬리팅과 플라스틱 용접과 같은 생산에서 사용됩니다. 그러나, 초음파와 고주파 원칙 사이의 차이 때문에, 적용 가능한 원료와 적용은 또한 적용 가능합니다.
상술 :
| 모델 | QR-3028-2BZ |
| 주파수 | 28 khz |
| 출력 전원 | 400 와트 |
| 조인트 볼트 | 3/8-24UNF |
| 일산화 아연 세라믹판 지름 | 30 밀리미터 |
| 일산화 아연 세라믹판의 수량 | 2 PC |
| 전기 용량 | 2.8-3.8nf |
| 크기 | 8 um |
| 애플리케이션 | 플라스틱 용접 기계 |
매개 변수 :
| 주상 형태 NTK 타입 | ||||||||
|
항목 번호.
|
스크루를 연결시키세요
|
요업 dia (밀리미터)
|
세라믹 (pc)의 수량 |
주파수 (khz)
|
전기 용량 |
전원 (W)
|
||
| 노랑색 | 회색 | 검정색 | ||||||
| 5025-2BZ | M12 Ｘ 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 Ｘ 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 Ｘ 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 Ｘ 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 Ｘ 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 Ｘ 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
초음파 트랜스듀서 제조 절차 :
변환기는 외피, 매칭 층, 압전기 일산화 아연 세라믹판 변환기, 지원, 리드-아웃 케이블과 심벌즈 배열 수신기로 구성됩니다. 압전기 일산화 아연 세라믹판 변환기는 두께 방향 내에 분극화된 PZT-5 압전 재료로 만들어지고 심벌즈 배열 수신기가 8 내지 16 심벌즈 변환기, 2 금속 링과 고무 패킹으로 구성됩니다.
1. 핫 에어 건으로 마르느요
2. 먼저 전극을 흔드세요
3. 도자기류, 전극, 도자기류
4. 뒷면 커버, 스크루
5. 위치설정
6. 애프터버너
7. 접착제
8. 오븐을 두세요
9. 시험 기계와 테스트
10. 이음새를 충전하기
11. 포장되기 전에 다시 시험을 받으세요
