| MOQ: | 1 PC |
| 가격: | Negotation |
| standard packaging: | 통에서 싸여집니다 |
| Delivery period: | 3 평일 |
| payment method: | 전신환, 웨스턴 유니온 |
| Supply Capacity: | 달 당 2000 PC |

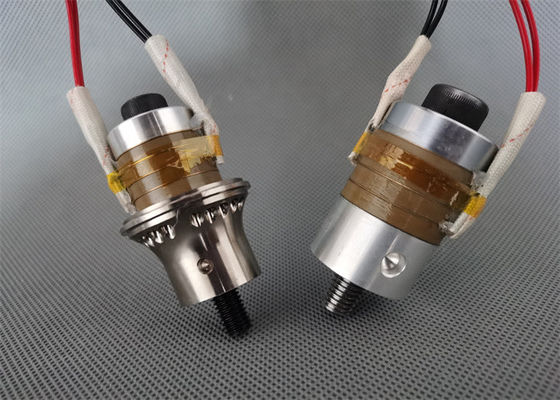

애플리케이션을 용접하거나 줄이기 위한 능동 센서 압전기 초음파 트랜스듀서 40Khz
기술 :
40Khz 초음파 트랜스듀서는 또한 능동 센서로 알려진 또한 초음파 트랜스듀서로 알려진 에너지 장치의 또 다른 형태로 전기 에너지, 기계적 에너지 또는 한 에너지의 일종으로부터의 탄성 에너지를 변환합니다. 가장 성숙하고 믿을 만한 것 중 하나는 또한 압전 변환기로 알려진 압전 효과의 전기 에너지와 탄성 에너지를 전환하는 장치입니다. 변환기는 중심 압전 세라믹 부품, 앞과 후방 금속 커버, 사전 응력식 스크루, 전극 시트와 절연관으로 구성됩니다. 초음파 트랜스듀서는 거의 모든 초음파 장비에서 사용됩니다. 첸로왕 초음파 장비는 초음파 티탄 합금 변환기와 핵심 구성 요소을 얻는 원천입니다.
상술 :
| 모델 | QR-2540-4BD |
| 주파수 | 40 khz |
| 출력 전원 | 300 와트 |
| 조인트 볼트 | M8 |
| 일산화 아연 세라믹판 지름 | 25 밀리미터 |
| 일산화 아연 세라믹판의 수량 | 4 PC |
| 전기 용량 | 4.5-6.5nf |
| 크기 | 4 um |
| 애플리케이션 | 플라스틱 용접 기계 |
매개 변수 :
| 주상 형태 NTK 타입 | ||||||||
|
항목 번호.
|
스크루를 연결시키세요
|
요업 dia (밀리미터)
|
세라믹 (pc)의 수량 |
주파수 (khz)
|
전기 용량 |
전원 (W)
|
||
| 노랑색 | 회색 | 검정색 | ||||||
| 7015-4BZ | M20 Ｘ 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 Ｘ 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 Ｘ 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 Ｘ 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 Ｘ 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 Ｘ 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 Ｘ 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 Ｘ 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 Ｘ 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 Ｘ 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 Ｘ 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 Ｘ 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| 주상 형태 NTK 타입 | ||||||||
|
항목 번호.
|
스크루를 연결시키세요
|
요업 dia (밀리미터)
|
세라믹 (pc)의 수량 |
주파수 (khz)
|
전기 용량 |
전원 (W)
|
||
| 노랑색 | 회색 | 검정색 | ||||||
| 5025-2BZ | M12 Ｘ 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 Ｘ 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 Ｘ 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 Ｘ 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 Ｘ 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 Ｘ 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
Atten :
전기적 박스와 주형과 변환기의 정합은 시스템의 신뢰성과 변환기의 최대 전력을 위한 원칙입니다. 변환기가 완료된 후, 어떤 조정가능 부분도 있지 않을 것입니다. 변환기의 작업 상태와 일치하기 위해 전기 박스와 주형을 조정하세요.
그것은 다음 단계에서 정합을 조정한다고 추천받습니다 :
처음으로, 변환기의 다이내믹 레인지에게 어울리기 위해 전기적 박스의 발진 주파수를 조정하세요.
단계 2 : 변환기의 무부하 전류가 0.5A 이하이도록 정합 회로를 조정하세요. 튜닝 전압 일탈은 항상 0.2A 이하이고, 기준 진동과 난방을 위해 변환기를 확인하여야 합니다.
제 3단계 : 부하로, 주형을 연결시키고, 시스템의 출력 전원이 사용을 위해 그 요구를 만족시키게 하기 위해 전기적 박스를 조정하세요.
4 단계 : 변환기와 전기적 박스의 상태 변화가 평균 범위 내에 포함되어야 하는지 특정 기간 동안 전체 출력 시험이 확인합니다.
애플리케이션을 용접하거나 줄이기 위한 능동 센서 압전기 초음파 트랜스듀서 40Khz
|
|
