| MOQ: | 1개 |
| 가격: | Negotation |
| standard packaging: | 판지에서 포장하는 |
| Delivery period: | 3 근무일 |
| payment method: | T/T, 웨스턴 유니온 |
| Supply Capacity: | 달 당 2000pcs |

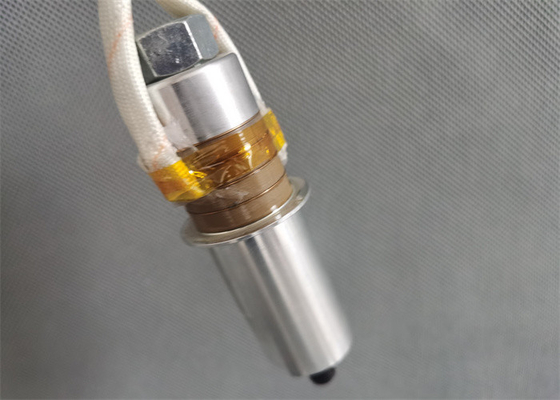

고주파 28Khz 초음파 변환기 용접 시스템 제공 및 수리 및 교체
설명:
초음파 변환기에 의해 적절한 전기장의 여기 하에서 규칙적인 진동을 생성하고 그 진폭은 일반적으로 약 8-10 μm입니다.이러한 진폭은 용접 및 처리 단계를 직접 완료하기에 충분하지 않습니다.따라서 변환기는 적절하게 설계된 초음파 혼을 연결하고 초음파의 진폭은 재료 강도가 충분하다면 진폭이 100μm를 초과할 수 있는 넓은 범위 내에서 변할 수 있습니다.
변환기는 정밀 장치이므로 주의해서 다루어야 합니다.변환기는 역 압전 효과에 의해 발전기의 초음파 주파수 전압을 동일한 주파수의 초음파 기계적 진동으로 변환합니다.이것은 두 개의 금속(보통 티타늄) 블록 사이에 끼워진 다수의 압전 세라믹 시트로 구성됩니다.시트와 시트 사이에 얇은 금속판을 형성하여 전극을 형성한다.정현파 전기 신호가 전극을 통해 변환기에 공급되면 압전 시트가 팽창 및 수축하여 15-201 xm의 축방향 피크 대 피크 운동을 생성합니다.
명세서:
| 모델 | QR-3028-4FZ |
| 빈도 | 28kHz |
| 출력 파워 | 700와트 |
| 조인트 볼트 | M8*1 |
| 세라믹 디스크 직경 | 30mm |
| 세라믹 디스크 수량 | 4개 |
| 정전 용량 | 6-7nf |
| 진폭 | 8음 |
| 애플리케이션 | 플라스틱 용접기 |
초음파 변환기 부품 조립 주의 사항:
트랜스듀서, 혼, 공구 헤드 등과 같은 초음파 진동 시스템의 주요 부품은 중앙 볼트로 연결됩니다.
1. 접촉면이 매끄럽고 흠집이 없는지 확인하십시오.흠집이 있으면 숫자가 0 이상인 금속 인쇄지를 사용하여 가볍게 닦으십시오.접촉면의 평탄도를 손상시키지 않으면서 결함을 매끄럽게 하는 것이 필요합니다.
2. 휘발성 비부식성 세제로 나사, 나사 구멍 및 접촉면을 청소합니다.
3. 나사, 나사 구멍 및 접촉면을 철저히 청소합니다.
4. 모든 연결 나사 구멍은 접촉면에 수직이어야 합니다.
5. 조이기 전에 접촉면에 버터나 바세린을 얇게 바릅니다.연결 나사 및 나사 구멍에는 적용하지 마십시오.
6. 두 부분을 조심스럽게 조입니다.연결 나사의 사양에 따라 적절한 조임 토크를 조정하십시오.가능하면 적절하게 조입니다.
7. 다시 접합면을 느슨하게 하면 흉터가 보이지 않습니다.
8. 진동 시스템의 진폭은 손으로 고르게 분포되며 이상한 소리가없고 국부적으로 심한 발열이 없습니다.
9. 일정 시간 작업 후 조인트 표면을 다시 연 후 산화 또는 제거의 징후가 없어야 합니다.그렇지 않으면 여기의 접촉이 좋지 않고 여기서 초음파 에너지가 심각하게 손실됩니다.
