고객을 이기기 위하여 초음파 신청에, 옳다고 믿고 집중하십시오
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | QRsonic |
| 인증: | CE |
| 모델 번호: | QR-T35 |
| 최소 주문 수량: | 1개 |
| 가격: | Negotation |
| 포장 세부 사항: | 판지에서 포장하는 |
| 배달 시간: | 3 근무일 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000pcs |
| 제품 이름: | 초음파 교체 변환기 | 빈도: | 35kHz |
|---|---|---|---|
| 출력 파워: | 1200와트 | 조인트 볼트: | M8 |
| 세라믹 디스크 직경: | 25mm | 정전 용량: | 2.1-2.3nf |
| 진폭: | 6음 | 애플리케이션: | Telsonic 변환기 교체 |
| 강조하다: | Telsonic 변환기 초음파 용접 변환기,35Khz 초음파 용접 변환기,M8 조인트 볼트 초음파 용접 변환기 |
||

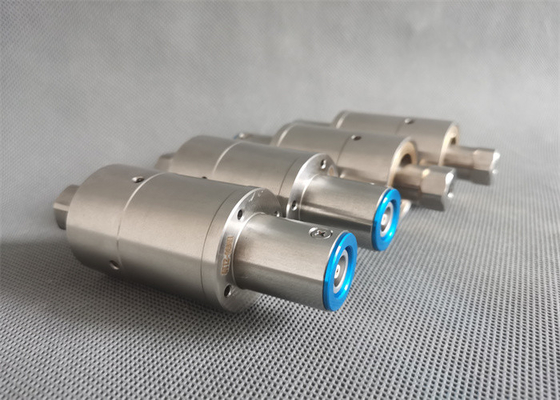

Telsonic 발전기와 일치하는 35Khz Ultrsound 교체 변환기
설명:
Telsonic 원래 변환기의 매개변수에 따르면 Telsonic 전기 상자와 일치합니다.QRsonic은 원래 구조, 안정적인 작동, 높은 안정성, 높은 일관성, 높은 부하 테스트, 비고온, 높은 진폭, 낮은 임피던스, 안정적인 웨이브, 연속파 특성에 따라 설계된 고품질, 높은 일관성의 압전 세라믹을 사용합니다.
Repacement Telsonic SE3512C 컨버터.초음파 변환기는 고주파 전기 에너지를 기계적 에너지로 변환할 수 있는 장치입니다.일반적으로 자기 변형 및 압전 세라믹입니다.출력은 초음파 발생기로 전송된 다음 초음파 변환기로 전송됩니다.초음파 유도 장치는 초음파를 생성할 수 있습니다.
명세서:
| 모델 | QR-T35 |
| 빈도 | 35kHz |
| 출력 파워 | 1000와트 |
| 조인트 볼트 | M8 |
| 세라믹 디스크 직경 | 25mm |
| 세라믹 디스크 수량 | 4개 |
| 정전 용량 | 2.1-2.3nf |
| 진폭 | 6음 |
| 애플리케이션 | 플라스틱 용접기 |
사양:
| 그것엠 아니오 |
연결 나사(크기)
|
세라믹 직경(mm)
|
세라믹 수량(pc)
|
공진 주파수(kHz)
|
입력 전원 | 기계 |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
브랜슨 2000 시리즈 |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
브랜슨 2000 시리즈 |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000년 |
브랜슨 5170, 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
브랜슨 8200, 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000년 |
브랜슨 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000년 |
브랜슨 910W 또는 IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | 40khz 브랜슨 용접기 |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | 40khz 브랜슨 용접기 |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000년 | 20khz 듀케인 헤비 듀티 |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000년 | 듀칸 모델 43A250, 43A255, 43D255, 43E255, 43A260 또는 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000년 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000년 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000년 | 듀칸 모델 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | 40khz 듀케인 용접기 |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | 40khz 듀케인 용접기 |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | 35Khz 링코 용접기 |
| 17-QR-R35 | M8*1.25 | 25 | 2 | 35 | 500 | 35khz 리코 용접기 |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | 35khz 텔소닉 머신 |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
특별 품목은 사용자 정의할 수 있습니다.
초음파 변환기 생산 공정:
변환기는 쉘, 매칭 레이어, 압전 세라믹 디스크 변환기, 지지대, 리드아웃 케이블 및 심벌즈 어레이 수신기로 구성됩니다.압전 세라믹 디스크 변환기는 두께 방향으로 분극된 PZT-5 압전 재료로 만들어집니다.심벌즈 어레이 수신기는 8-16개의 심벌즈 변환기, 2개의 금속 링 및 고무 와셔로 구성됩니다.
1. 열풍기로 불어 건조
2. 전극 시트를 먼저 놓습니다.
3. 세라믹, 전극 시트, 세라믹
4. 후면 커버, 나사
5. 포지셔닝
6. 애프터버너
7. 접착제
8. 오븐을 넣어
9. 시험기로 시험
10. 붓기
11. 포장하기 전에 다시 테스트하십시오.
Telsonic 발전기와 일치하는 35Khz Ultrsound 교체 변환기
