항저우 Qianrong 자동화 장비 Co., 주식 회사.
고객을 이기기 위하여 초음파 신청에, 옳다고 믿고 집중하십시오
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | QRsonic |
| 인증: | CE |
| 모델 번호: | QR-BCJ20 |
| 최소 주문 수량: | 1개 |
| 가격: | Negotation |
| 포장 세부 사항: | 통에서 싸여집니다 |
| 배달 시간: | 3 근무일 |
| 지불 조건: | 티/티, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 제품명: | 초음파 교체 Branson CJ20 | 빈도: | 20kHz |
|---|---|---|---|
| 출력 파워: | 3300 와트 | 조인트 볼트: | 1/2-20UNF |
| 일산화 아연 세라믹판 지름: | 50mm | 정전 용량: | 18-20nf |
| 크기: | 10 um | 신청: | 초음파 플라스틱 용접 기계 |
| 강조하다: | 초음파 20Khz 교체 Branson 변환기,초음파 용접 변환기 3300w,Pizoelectric 반지를 가진 초음파 용접 변환기 |
||

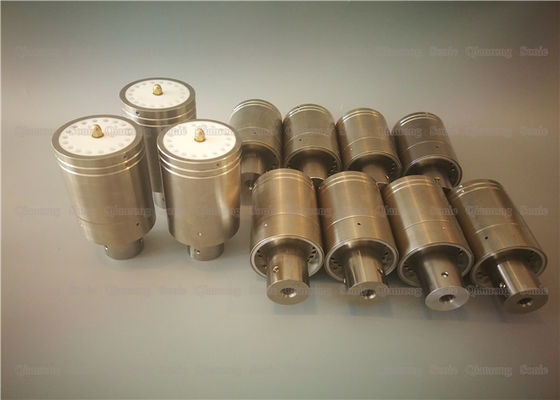

6pcs Pizoelectric 반지를 가진 3300w 초음파 20Khz 보충 Branson 변환기
설명:
Branson CL20 20Khz 초음파 변환기는 티타늄 합금 액세서리와 결합된 압전 세라믹 칩으로 만들어집니다.외국 Branson 고유 변환기의 매개변수 및 특성에 따라 원천 기술의 연구, 개발 및 생산은 변환기 제품 및 응용 기술 매개변수의 안정성을 보장합니다.외제 발전기와 다이 용접 헤드를 장착하여 대체 역할을 합니다.
초음파 변환기는 전기 에너지를 기계 에너지로 변환하는 장치입니다.압전 효과에 의해 전기 에너지와 음향 에너지를 변환하는 장치를 압전 변환기라고 합니다.중앙 압전 세라믹 구성 요소, 전면 및 후면 금속 덮개, 프리스트레싱으로 구성됩니다.나사, 전극편, 절연튜브로 구성되어 있습니다.다양한 구조물의 설계에 따라 형태와 성능도 크게 영향을 받습니다.
명세서:
| 모델 | QR-BCJ20 |
| 빈도 | 20kHz |
| 출력 파워 | 3300와트 |
| 조인트 볼트 | 1/2-20UNF |
| 세라믹 디스크 직경 | 50mm |
| 세라믹 디스크 수량 | 4개 |
| 정전 용량 | 18-20nf |
| 진폭 | 10 음 |
| 신청 | 플라스틱 용접기 |
사양:
| 그것아니요 |
연결 나사(크기)
|
세라믹 지름(mm)
|
세라믹 수량(pc)
|
공진 주파수(khz)
|
입력 전원 | 기계 |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
브랜슨 2000 시리즈 |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
브랜슨 2000 시리즈 |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000년 |
브랜슨 5170, 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
브랜슨 8200, 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000년 |
브랜슨 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000년 |
브랜슨 910W 또는 IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | 40khz Branson 용접기 |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | 40khz Branson 용접기 |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000년 | 20khz 듀칸 헤비 듀티 |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000년 | 듀칸 모델 43A250, 43A255, 43D255, 43E255, 43A260 또는 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000년 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000년 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000년 | 듀케인 모델 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | 40khz Dukane 용접기 |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | 40khz Dukane 용접기 |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | 35Khz Rinco 용접기 |
| 17-QR-R35 | M8*1.25 | 25 | 2 | 35 | 500 | 35khz 리코 용접기 |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | 35khz 텔소닉 머신 |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
특수 항목을 사용자 정의할 수 있습니다.
초음파 변형기의 제조공정:
변환기는 쉘, 정합층, 압전 세라믹 디스크 변환기, 배킹, 나가는 케이블 및 심벌즈 어레이 수신기로 구성됩니다.압전 세라믹 디스크 변환기는 두께 방향 분극이 있는 PZT-5 압전 재료로 만들어집니다.심벌즈 어레이 수신기는 8~16개의 심벌즈 변환기, 두 개의 금속 링 및 고무 와셔로 구성됩니다.
1. 열풍기로 건조
2. 먼저 전극을 스윙
3. 세라믹스, 전극 조각, 세라믹스
4. 후면 덮개 및 나사
5. 포지셔닝
6. 애프터버너
7. 접착
8. 오븐 배치
9. 시험기로 테스트
10. 조인트 그라우팅
11. 포장 전 재시험
6pcs Pizoelectric 반지를 가진 3300w 초음파 20Khz 보충 Branson 변환기
