생산품명: | 초음파 대체 뒤카네 컨버터 | 주파수: | 20 KHZ |
---|---|---|---|
출력 전원: | 2000 와트 | 합동 놀이쇠: | 1/2-20unf |
세라믹 원판 직경: | 50 밀리미터 | 용량: | 11-18nf |
정미중량: | 1.5KGS | 애플리케이션: | 초음파 플라스틱 용접 기계 |
하이 라이트: | 뒤카네 41S30 초음파 변환기,20Khz 초음파 변환기,공기 냉각법 구멍 초음파 변환기 |

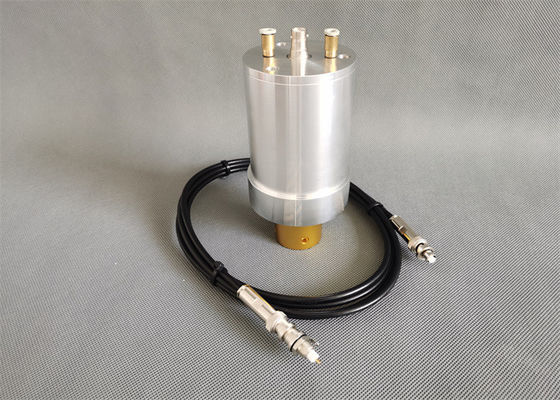

공기 냉각 구멍과 41S30 20Khz 초음파 대체 뒤카네 컨버터
기술 :
초음파 트랜스듀서는 입력 전기 파워를 기계적인 파워로 변환시키는 에너지 컨버젼 디바이스입니다. 그것은 초음파 용접 기계의 더 하트입니다. 단지 초음파 용접 기계가 적당한 초음파 트랜스듀서로 더 사용됩니다.
이 20 킬로 헤르츠 초음파이 뒤카네 41S30 컨버터는 똑같은 피에조 드라이버 조립체를 110-3122 기준 과중한 업무 변환기로 이용하지만, 가옥한 환경에서 사용을 용이하게 하기 위한 밀-스펙 연결기에서 또는 장비가 세정을 위해 아래 물이 뿌려져야한 곳에서 실링된 하우징과 24 " 코드 종결을 가지고 있습니다. 주택은 드라이버 조립체에 건식 냉각 공기를 옮기기 위해 1/4 " OD 폴리 배관을 위한 맞춤을 가지고 있습니다. 표준 뒤카네 언론에 탑재될 수 없습니다. 200-1233-10 초음파 케이블의 사용을 요구합니다. 출력 스레드는 1/2-20입니다.
상술 :
모델 | QR-D41S30 |
주파수 | 20 khz |
출력 전원 | 2000 와트 |
조인트 볼트 | 1/2-20UNF |
일산화 아연 세라믹판 지름 | 50 밀리미터 |
일산화 아연 세라믹판의 수량 | 4 PC |
전기 용량 | 11-18nf |
크기 | 10 um |
애플리케이션 | 플라스틱 용접 기계 |
옳은 변환기를 선택하는 방법?
초음파 트랜스듀서 중에서 선택은 입출력, 기계적 설치와 매칭 사이즈의 정합에 유의하여야 하고 다음과 같은 매개 변수가 고려하여야 합니다 :
1. 공진 진동수 :
주파수는 주파수 발생부, 밀리볼트메터와 전송선 방법에 의해 측정된 주파수를 언급하거나 주파수가 임피던스 특징적인 분석기 또는 유사한 도구로 측정했습니다. 일반적으로 소신호 주파수로 알려집니다. 그것의 상대방은 고객이 케이블을 통하여 구동 전원 공급에 변환기를 연결할 때 측정된 기계 주파수 즉, 동작 주파수이고, 무부하 또는 부하로 에너지가 주입됩니다. 고객들의 정합 회로가 다르기 때문에, 다른 구동 전력 공급과 똑같은 변환기의 주파수는 다르고 주파수가 명령하는 것을 위한 기준으로서 사용될 수 없다는 것을 그와 같습니다.
2. 변환기 능력 :
말하자면, 변환기의 자유 커패시턴스는 일반적으로 400Hz-1000Hz의 주파수 또는 기구와 유사한 임피던스 특징적인 분석기로 용량성 브릿지로 측정될 수 있습니다. 초음파 트랜스듀서의 전기 용량은 또한 일반적 가지고 다닐 수 있는 용량계로 측정될 수 있습니다.
3. 일하는 방식 :
다양한 처리 방법과 요구조건 때문에, 초음파 트랜스듀서의 작업 방법은 대략 연속 작업식 (금속 용접)와 펄스용 작업 (플라스틱 용접)로 분할될 수 있습니다. 다양한 작업 방법은 변환기에 대한 다른 요구조건을 가지고 있습니다. 일반적으로 말해서, 연속 작업은 어떤 포즈 타임 거의 가지고 있지 않지만, 그러나 사용 전류가 매우 크지 않고 펄스 일이 중단으로, 간헐적이지만, 그러나 순시 전류가 매우 크고 양쪽 주에서 권력이 매우 큽니다. 초음파 트랜스듀서 종류와 최대 전력 :
다른 목적을 위한 기계의 공칭 전력에 대한 다른 요구가 있고 다른 기계에 사용될 때 똑같은 초음파 트랜스듀서의 공칭 전력이 다를지도 모릅니다. 모호성을 회피하기 위해, 고객들은 열 유형, 인버트된 호른형, 기타 등등, 지름과 더불어와 압전기 세라믹 웨이퍼의 번호와 같은 변환기의 구조를 상세화하여야 합니다.
