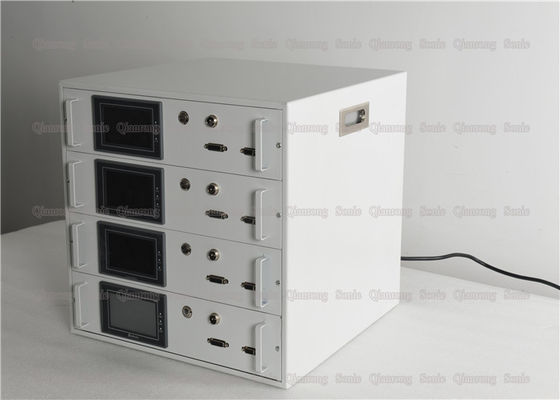

용접 진폭 변형기 및 승압기를 위한 전기 디지털 방식으로 초음파 변형기 운전사

용접 진폭 변형기 및 승압기를 위한 20Khz 초음파 전기 디지털 방식으로 운전사

묘사:

초음파 전원은 초음파 근원, 초음파 발전기 및 초음파 전자공학 상자로 수시로 불립니다. 고성능 초음파 체계의 주요 요소입니다. 그것의 기능은 일에 초음파 변형기를 모는 높 힘 고주파 AC 신호를 생성하기 위한 것입니다. 고품질 모는 전력 공급은 높 힘 초음파 체계의 안정되어 있는 안전 작동을 지켜야 합니다. 동시에, 그것은 즉시에 있는 변형기의 동작 주파수, 짐 힘, 전기 용량 유도 저항, 임피던스 및 다른 모수를 감시해야 하고, 사용자의 다른 필요에 따라 힘을 실행할 수 있습니다. 진폭과 가동 형태와 같은 모수의 조정.

일 원리:

초음파 전원, 일컬어 초음파 발전기는, 초음파 변형기에 초음파 에너지 생성하고 제공하기를 위한 장치입니다. 그것의 목적은 초음파 변형기와 일치할 수 있는 고주파 AC 신호로 우리의 요점을 (220V 또는 380V, 50Hz 또는 60Hz) 개조하기 위한 것입니다. 이 신호는 사인 곡선 신호 또는 펄스 신호 일 수 있습니다.

초음파 전원의 디자인에서는, 발전기의 어울리는 디자인 및 변형기는 아주 중요합니다. 지적인 초음파 발전기의 디자인은 크게 초음파 장치가 일반적으로 그리고 능률적으로 작동될 수 있다는 것을 결정합니다. 변형기에 초음파 에피소드의 일치는 2개의 양상을 포함합니다: 임피던스 일치 조정 일치. 임피던스 일치는 최선 짐, ie의 임피던스 전이로 변형기의 임피던스를 변형시킵니다. 조정 일치는 시리즈 공명은 압전 변형기를 위해 유리한 변형기의 맞은편에 전압을 개량하는 그러나, 변형기의 맞은편에 전압 그리고 현재를 고능률의 결과로 단계에서, 인 허용합니다.

명세:

품목	QR-WD20W
힘	2000W
발전기	디지털 방식으로 발전기
빈도	20KHZ
전압	220V 또는 110V
크기	300*450*170mm
신청	플라스틱 용접 기계
순중량	7Kg

초음파 발전기의 일반적인 결함은 다음과 같이 입니다:

1. 초음파 없이, 전원 스위치 지시자는 표시되지 않으며, 팬은 일반적으로 달리고 있습니다.

1) 정류기 교량이 손상되는지 검사하십시오. 방법은 다음과 같이 입니다: 포인터 멀티미터는 ×10K 구획에 맞춥니다, 까만 미터 펜은 정류기 교량의 긍정 극에 연결되고, 빨간 시험 펜은 AC 맨끝에 각각 2개의 핀이 켜진다는 것을, 연결됩니다, 그 때 정류기 교량은 대체되고, 그렇지 않으면 다음 단계는 검사됩니다.

2) 주요 축전기가 손상되는지 검사하십시오. 만약에 그렇습니다, 축전기를 대체하십시오.

3) 힘 관이 손상되는지 검사하십시오. 방법은 다음과 같이 입니다: 포인터 멀티미터는 ×10K 구획에 맞춥니다, 까만 펜은 힘 관의 2 핀에 연결되고, 빨간 시험 펜은 각각 제 그리고 제 3 핀에 연결되고, 힘 관은 대체됩니다, 그렇지 않으면 국가는 복구됩니다.

2. 초음파 없이, 전원 스위치 지시자는 점화하지 않으며, 팬은 돌지 않습니다.

1) 전원 스위치가 손상을 입히는지 검사하십시오. 만약에 그렇습니다, 전원 스위치를 대체하고십시오, 그렇지 않으면 다음 단계를 검사하십시오.

2) 팬이 손상되는지 검사하십시오. 만약에 그렇습니다, 팬을 대체하십시오.

3. 초음파 없이, 전원 스위치 위로 표시등 팬은 일반적으로 달리고 있습니다.

1) 산출 케이블을 제거하고십시오, 전력을 켜고십시오, 최대에 힘을 맞추고십시오, 1000V를 교환하기 위하여 멀티미터를 이용하고십시오, 1000V에 관하여 산출에 전압을, 보통 측정하십시오. 전압이 있는 경우에, 발전기는 아무 전압도 없는 경우에, ok, 연결합니다 산출 케이블을, 검사합니다 단계를 검사합니다 다음 단계를입니다.

2) 주요 축전기 또는 정류기 교량의 긍정 부정적인 산출을 측정하기 위하여 멀티미터 DC 1000V 파일을 이용하십시오.
