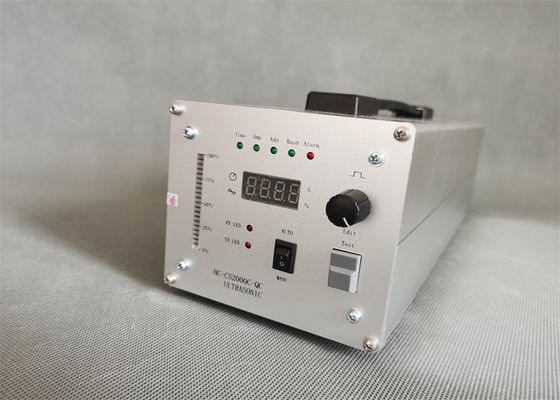

커터 40Khz명 초음파 포켓용 전원 공급기 디지털 구동 시스템

커터 40Khz명 초음파 포켓용 전원 공급기 디지털 구동 시스템

기술 :

40Khz 2000C 시리즈 초음파 발생 장치는 주파수 제어 모듈, 크기 제어 모듈, 드라이브 모듈, 보호 회로, 맨 머신 인터페이스, 전원 공급기와 공진 회로로 구성됩니다. 맨-머신 작전은 회전 인코더에 의해 완료되고 작전이 단순하고 명백합니다.

일반적으로 초음파 전원 박스와 초음파 원들과 초음파 전원 공급기라고 불리는 초음파 발생 장치. 그것의 기능은 우리의 주요 부분 (220V 또는 380V, 50 또는 60Hz)를 초음파 트랜스듀서와 일치하는 고주파 ac 신호로 변환시키는 것입니다. 증폭 흐름길의 형태로부터, 선 증폭 흐름길과 스위칭 전력 공급 장치 회로는 사용될 수 있고 고전력 초음파 파워 원천이 일반적으로 변환 효율의 관점에서 스위치 전원의 회로 형상을 채택합니다. 선형전원공급장치는 또한 그들의 적용의 범위를 가지고 있습니다. 그것은 동작 주파수의 연속적이고 빠른 교체를 일치하고 허락하는 엄격한 회로를 요구하지 못한다는 이점이 있습니다. 초음파 산업에서 현재 상황으로부터, 초음파 발생 장치는 주로 자려식이고 그것의 흥미로운 전원 공급기로 분할됩니다.

상술 :

2000C 시리즈 초음파 발생 장치는 다음과 같은 특성을 가집니다 :

1. 자동 주파수 변조 : 이 기능은 초음파 시스템의 기본기능이고 주파수의 정확도가 직접적으로 장비의 일반적 사용과 관련됩니다.

2. 디지털 진폭 셋팅 : 크기는 20%에서부터 100%까지 조정할 수 있고 디지털 조정이 각각 시작의 전체를 보증합니다.

3. 연 선도 : 완전히 초음파 시스템이 되게 만들기 위해, 사용자는 변환기에 발전기의 영향을 감소시키기 위해 주형의 특성에 따라 적당한 연 선도 시간을 선택할 필요가 있습니다. 시작되기가 어려운 주형을 위해, 주형의 시작 속도는 조정될 수 있습니다.

4. 자동 주파수 검색 : 주파수 검색은 소진폭 (약 10%)에 따라 장비의 주파수를 검색하는 것이어서, 장비가 정상 작동 동안 좋은 시작 주파수를 가지고 있습니다.

5. 조정할 수 있는 용접 결합 시간 : 2000C 시리즈 초음파 발생 장치는 짜맞춘 시간 카운팅 (정확성 100 부인)을 가지고 있습니다. 사용자들은 각각 용접의 단합을 보증하기 위한 그들의 요구에 따라 이 변수를 정할 수 있습니다.

6. 국제적 일반적 모드 버스 프로토콜을 사용한 485 통신 전송 속도 4 약간 조정할 수 있는 (9600, 19200, 57600, 115200). 통신 구간은 50 부인 기간보다 더 큽니다.

7. 스타트 모드는 선택적입니다. 패널 로커 스위치에 따르면, 스타트 모드는 인칭과 정상적 이동 사이에 바뀌게될 수 있습니다.

대조를 이루세요 :

커터 40Khz명 초음파 포켓용 전원 공급기 디지털 구동 시스템
