항저우 Qianrong 자동화 장비 Co., 주식 회사.
고객을 이기기 위하여 초음파 신청에, 옳다고 믿고 집중하십시오
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | QRsonic |
| 인증: | CE |
| 모델 번호: | QR-W70D |
| 최소 주문 수량: | 1 단위 |
| 가격: | Negotation |
| 포장 세부 사항: | 나무로 되는 케이스에서 포장하는 |
| 배달 시간: | 10 평일 |
| 지불 조건: | 티 / T는, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000년 단위 |
| 제품 이름: | 기계를 끼워넣는 초음파 철사 | 회수: | 70KHz |
|---|---|---|---|
| 힘: | 50W | 전압: | 220V |
| 방어적인 소매: | φ16*121mm | 용접 머리: | 가늠구멍 0.m 또는 0.5mm |
| 냉각 압축기 공기: | >0.1MPa/unit | 제너레이터: | 디지털 방식으로 발전기 |
| 강조하다: | 초음파 접합 기계,휴대용 초음파 용접공 |
||

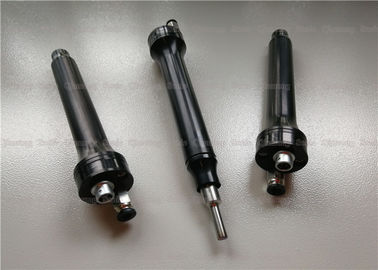

70Khz 초음파 용접공이 이식하는 PVC 장 포지셔닝 안테나 용접에서 널리 이용되는
묘사:
초음파 철사 안테나 기술은 전자 칩이 스마트 카드의 대다수 제조를 위해 거치되는 비전도성 (예를들면 플라스틱) 장, 또는 등등 내의 안테나 철사를 끼워넣기를 위한 고속 체계입니다. 안테나 철사는 장에 관련된 여기저기 이동되는 초음파 액추에이터에 의해 비전도성 장에 설치됩니다. 기질에 관련된 액추에이터의 운동은 정지되는 voicecoil 자석과 활주 집합을 가진 초음파 액추에이터 그리고 가동에 결합되는 voicecoil 사이 상호 작용에 의해 통제됩니다. 안테나 철사는 안일한 집합을 통해 안테나 철사 분배 스풀에서 초음파 액추에이터에 먹입니다. 안일한 집합은 안테나 철사 급식 선에 있는 긴장에 있는 증가에 대답하는 인코더를 포함합니다. 인코더의 산출에 따라서, 안테나 철사 급식 선에 있는 긴장이 삭제될 때까지 철사 분배 스풀의 속도 그리고 교체는 통제됩니다.
원리:
초음파 끼워넣는 장치의 일 원리는 50/60 Hz 현재를 고주파 교류 전류로 초음파 발전기를 통해서 개조하고, 고주파 기계적인 동의를 생성하기 위하여 그 후에 초음파 변형기로 전기 에너지를 입력하기 위한 것이고, 그 때 기계적인 운동은 1 세트를 통해서 바뀔 수 있습니다. 진폭 진폭 변조기 장치는 용접 머리에 전달되고, 용접 머리는 용접될 진동 에너지가 마찰에 의해 열 에너지로 개조되는 제품의 합동 부분에 받아진 진동 에너지를, 플라스틱 녹습니다 전달하고, 철사는 짧은 시간에 출력됩니다. 플라스틱 장에서 매장하는.
명세:
| 유형 | QR-W70D |
| 빈도 (KHz) | 70KHz |
| 방아쇠 | 외부 통제 |
| 용접공 머리 | 티타늄 합금 물자 |
| 구멍을 실을 꿰기 | Φ0.m 또는 Φ0.5mm |
| 힘 부호 | 5M |
| 발전기 | 디지털 방식으로 발전기 |
| 발전기 크기 | 155*265*170mm |
| 덮개 차원 | Φ16X121mm |
| 덮개 물자 | 알루미늄 |
| 냉각 방법 | 압축공기 냉각 (Φ4mm 도관) |
| 속도 | 0.1-0./s |
| 실 조정 주기 | 길이 60000 m/s |
특징:
1. 초음파 설치 체계는 빈도 수색과 빈도 쫓아서 자동적으로 완료되는 지적인 CNC 발전기의 새로운 자료로 갖춰집니다.
2. 70K 공구 머리는 다른 필요의 사용자를 위해 0.m 그리고 0.5mm의 구멍 직경을 비치하고 있습니다.
3. 모든 공구 맨 위 실을 꿰는 구멍 출구 및 용접 지상 경계선은 철사 파손을 피하기 위하여 돌립니다.
4. 초음파 변형기 보호 포탄 물자는 좋은 열 분산, 강한 압력 저항 및 좋은 착용 저항이 있는 알루미늄 합금에는으로 만듭니다.
5. 초음파 체계에서는, 변형기와 공구 머리는 공장을 떠나기 전에 엄격히 측정됩니다. 그(것)들을 분해하지 않으며 분해하지 마십시오. 분해 후에, 변형기는 손상될지도 모릅니다.
6. 당신이 공구 머리 또는 다른 특별한 필요조건을 재생산할 필요가 있는 경우에, 회사를, 우리 공장을 떠나기 전에 당신을 위해 그것을 주문을 받아서 만들 수 있습니다 미리 알리십시오.
에칭 안테나 기술과 비교하십시오:
매우 얇은 IC 카드는 초음파 끼워넣는 과정에 의해 가능하게 합니다. 그것은 효과적으로 작은 조각 비율을 감소시키고 비용을 재사용할 수 있는 매우 얇은 IC 카드의 신청에 있는 에칭 안테나 기술의 실패의 문제를 해결할 것입니다. 초음파 끼워넣는 과정을 이용하여 생성한 매우 얇은 IC 카드는 전통 과정에 의해 제조된 IC 카드와 동일하, 그래서 그것의 평균 서비스 기간은 에칭 안테나 (6 년) 과정을 이용하여 생성한 매우 얇은 IC 카드 보다는 더 길 것입니다. 2개의 다른 과정은 안테나 부속에, 물자 다름 주로 있습니다, 에칭 안테나 과정에서 이용된 안테나 물자는 0.078 mm 및 정밀도에 의하여 식각된 알루미늄 철사의 간격을 가진 애완 동물 (폴리에틸렌 테레프탈산, 애완 동물) 장이고, 에칭 안테나 가격의 물자 가격에 따라 IC 카드의 에나멜을 입힌 구리 철사, 동일한 생산 성과를 위한 가공 안테나를, 끼워넣는 초음파는 구리의 가격에 관하여 2배 입니다, 그래서 매우 얇은 IC 카드를 생성하는 초음파 끼워넣는 과정의 사용은 또한 가격 경미하게 더 낫습니다. 매우 얇은 IC 카드의 대량 생산에는 스마트 카드 공업의 지속적인 발달에 대한 중후한 충격이 있을 것입니다.
70Khz 초음파 용접공이 이식하는 PVC 장 포지셔닝 안테나 용접에서 널리 이용되는
