고객을 이기기 위하여 초음파 신청에, 옳다고 믿고 집중하십시오
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | QRsonic |
| 인증: | CE |
| 모델 번호: | QR-W60A |
| 최소 주문 수량: | 1 단위 |
| 가격: | Negotation |
| 포장 세부 사항: | 나무로 되는 케이스에서 포장하는 |
| 배달 시간: | 10 평일 |
| 지불 조건: | 티 / T는, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000년 단위 |
| 제품 이름: | 기계를 끼워넣는 초음파 철사 | 회수: | 60Khz |
|---|---|---|---|
| 힘: | 100W | 전압: | 220V |
| 방어적인 소매: | φ25*110 | 용접 머리: | 가늠구멍 0.mor 0.5mm |
| 냉각 압축기 공기: | >0.1MPa/unit | 제너레이터: | 아날로그 발전기 |
| 강조하다: | 초음파 접합 기계,휴대용 초음파 용접공 |
||

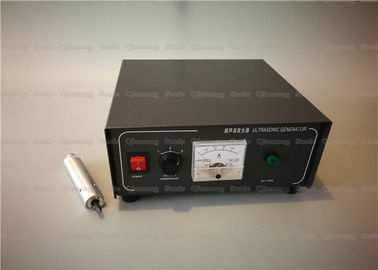

금속 와이어의 100W 60Khz 초음파 주입은 플라스틱 장에 납땜했습니다
묘사:
초음파 철사에 의하여 매장된 장치, 일컬어 스마트 카드 안테나 용접 기계, 스마트 카드 점용접 기계, 스마트 카드 안테나 implanter, 등은, 스마트 카드 매장한 철사를 위한 직업적인 장치입니다. 주요 역할은 금속 와이어의 주입을 위해 사용되고 ID 스마트 카드의 칩, i.e, 철사 또는 칩은 플라스틱 장에 납땜됩니다. RFID의 분야에 있는 중요한 신청의 최근에 한입니다.
일의 방법:
철사 implanter의 머리에 있는 구멍으로 이식될 철사를 삽입하고, 플라스틱 장에 철사 implanter의 머리 (용접 표면)를 (아래에 숫자에서 보이는 것처럼) 두고, 초음파 장비를 가동하고, 배선을 지휘하고 선을 완료됩니다 여정 도중 매장했습니다. 선이 완료될 때, 전체 용접 과정은 또한 동시에 완료됩니다.
일 원리:
초음파 철사에 의하여 매장된 장치의 일 원리는 50/60 Hz 현재를 고주파 교류 전류로 초음파 발전기를 통해서 개조하고, 고주파 기계적인 동의를 생성하기 위하여 그 후에 초음파 변형기로 전기 에너지를 입력하기 위한 것입니다. 다음 기계적인 동의는 진폭 변조기 장치가 용접 머리에 전달되는 세트를 통해서 바뀔 수 있습니다, 용접 머리는 용접될 제품의 합동에 받아진 진동 에너지를 전달합니다. 이 지역에서는, 진동 에너지는 플라스틱을 녹고, 곧 철사를 지휘하는 마찰에 의해 열 에너지로 개조됩니다. 플라스틱 장에서 매장하는.
명세:
| 유형 | QR-W60A |
| 빈도 (KHz) | 60KHz |
| 방아쇠 | 외부 통제 또는 수동 제어 |
| 용접공 머리 | HRC55°의 위 착용 저항 합금 강철 |
| 구멍을 실을 꿰기 | Φ0.m 또는 Φ0.5mm |
| 힘 부호 | 2M 5M |
| 발전기 |
디지털 방식으로 발전기 V6.6 또는 아날로그 발전기 ZJS-100 |
| 발전기 크기 |
280*320*140mm (V6.6) 280*320*150mm (ZJS-100) |
| 덮개 차원 | Φ25X100mm |
| 덮개 물자 | 나일론 또는 알루미늄 |
| 냉각 방법 | 압축공기 냉각 (Φ4mm 도관) |
| 속도 | 0.1-0./s |
| 실 조정 주기 | 길이 60000 m/s |
이점:
1. 지적인 빈도 수색은, 2-3 시간 매장한 머리의 생활을 머리말을 붙입니다.
2. 아무 납땜도 납땜하기 전에 요구되, 과정과 비용을 삭감하.
3. 어울리는 힘은 강하, 매장한 머리 및 초음파 발전기는 마음대로 교류될 수 있습니다.
4. 다지점 동력 조절은, 최고 고속 철사, 좋은 견실함을 매장했습니다.
5. 매장될 경우 장비 난방의 문제를 해결하고십시오, 오랫동안 일할 수 있습니다.
6. 표준화한 디자인은, 직접 수입한 제품, 환경 보호 및 안전을 대체할 수 있습니다.
고주파 60Khz ID 카드 생산을 위한 초음파 철사 Embedder Weding 기계
