항저우 Qianrong 자동화 장비 Co., 주식 회사.
고객을 이기기 위하여 초음파 신청에, 옳다고 믿고 집중하십시오
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | QRsonic |
| 인증: | CE |
| 모델 번호: | QR-X2040A |
| 최소 주문 수량: | 1 단위 |
| 가격: | Negotation |
| 포장 세부 사항: | 나무로 되는 판지에서 포장하는 |
| 배달 시간: | 15 평일 |
| 지불 조건: | 티 / T는, 웨스턴 유니온 |
| 공급 능력: | 달 당 1000 pc |
| 제품 이름: | 초음파 철사 마구 용접 기계 | 회수: | 20kHz |
|---|---|---|---|
| 힘: | 4000W | 전압: | 220V |
| 용접 지역: | 1-30mm2 | 공기 압력: | 0.05-0.9MPa |
| 발전기 크기: | 540*380*150mm | 경적의 차원: | 550*250*240mm |
| 강조하다: | 초음파 철사 접합 기계,소형 초음파 용접공 |
||
4000w 구리와 알루미늄 철사의 초음파 환경 보호 용접
묘사:
초음파 철사 마구 용접 기계 신청: 금속 와이어 마구, 구리 및 알루미늄 철사 마구는, 땋는 철사, 금속 좌초된 철사, 철사 마구 맨끝, 건전지 철사, 가구 철사 마구 오토바이 철사 마구의 용접을을, 모터 납선 금속을 붙이고 철사 마구, 연결관 연결관, 등 구리 철사와 알루미늄 철사 용접은 자동차, 전자 기구, 모터, 통신 장비, 기계 장비, 기계 사용 및 다른 기업에서 널리 이용됩니다.
모수:
| 품목 | QR-X2020A | QR-X2030A | QR-X2040A |
| 힘 | 2000W | 3000W | 4000W |
| 용접 지역 | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
| 공기의 압력 | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| 빈도 | 20KHZ | 20KHZ | 20KHZ |
| 전압 | 220V | 220V | 220V |
| 경적의 무게 | 18KG | 22KG | 28KG |
| 경적의 차원 | 530*210*230mm | 550*220*240mm | 550*250*240mm |
| 발전기 크기 | 540*380*150mm | 540*380*150mm | 540*380*150mm |
구조:
초음파 철사 마구 용접 기계는 2개 부품으로 이루어져 있습니다: 기계 및 초음파 발전기.
1. 기계를 있습니다 포좌, 가이드 포스트, 변형기, 압축 공기를 넣은 체계, PC 회로 및 밑바닥 형이 기계로 가공하십시오.
2. 청각적인 구성요소 청각적인 성분은 2개 부품으로 이루어져 있습니다: 변형기 및 용접 머리. 변형기는 기계적인 진동으로 전기 에너지를 개조하는 압전 진동기를 사용합니다. 변환기는 기계 감쇠 전이와 진폭 확대로 회로 및 기능에 있는 변압기와 비슷합니다. 용접 머리는 용접의 용접 필요조건 그리고 모양에 따라 디자인됩니다. 그것은 또한 이차 임피던스 전이와 진폭 확대로 작용합니다. 구조 및 모양에서, 용접 머리는 복잡하지 않습니다, 그러나 제일 디자인, 제일 물자 및 제일 공정 기술을 요구합니다. 복잡한 모양 및 큰 차원을 가진 용접 머리는 디자인하기 어렵 제조자에 의해 일반적으로 디자인됩니다.
3. 공기의 압력 체계의 공기의 압력 체계는 압축공기에 의해 강화됩니다. 솔레노이드 벨브는 회로를 전환하기 위하여 사용되고, 실린더 피스톤은 움직임에 용접 머리를 여기저기 몰기 위하여 몹니다. 압력 규칙은 공기의 압력을 통제하기 위하여 이용되고, 일방통행 기관 벨브는 드는 속도를 통제하기 위하여 사용됩니다.
4의 조절 회로
조절 회로는 용접 과정에 프로그램 조절을 실행합니다. 패널에 기능키는 용접, 지연 시간의 다른 목표에 따라 용접 시간을 놓을 수 있고, 발 스위치에 그 후에, 용접 기계 자동적으로 완료할 것입니다 용접 과정을 족답합니다.
5. 초음파 발전기는 청각적인 성분에 초음파 힘 경적 전력을 제공합니다. 청각적인 성분의 공명 주파수 그리고 임피던스가 납땜 과정 도중 매우 변화할 것이기 때문에, 초음파 힘 경적에는 자동적으로 빈도를 추적하는 기능이 있어야 하고, 출력 전력은 짐에 의해 자동적으로 조정됩니다. NC-3000 초음파 금속 점용접 기계는 그의 흥분 진동을 채택합니다; 단계 방법 자동적인 빈도 추적; 일정한 진동 속도 제어.

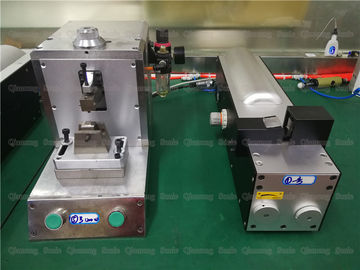

4000w 구리와 알루미늄 철사의 초음파 환경 보호 용접
